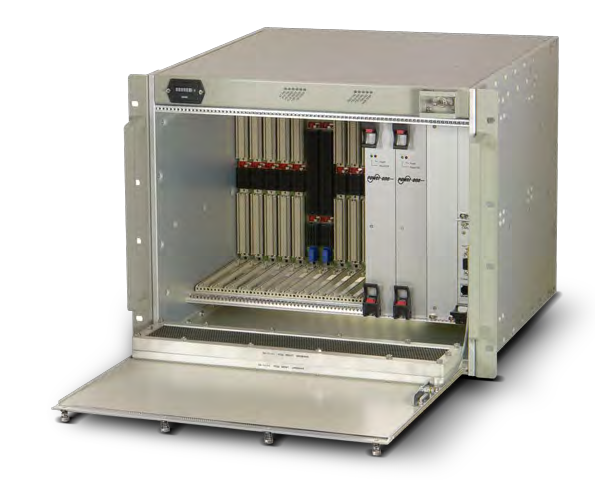

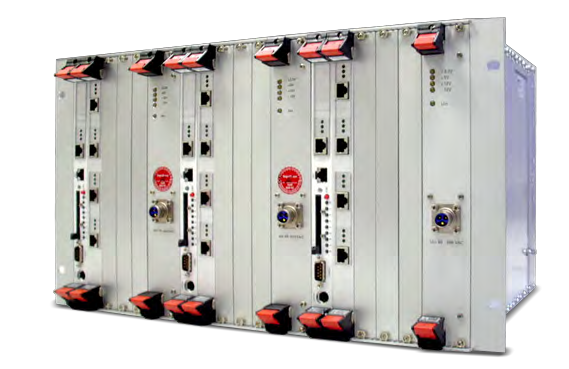

Система ГОРТ-это гибкое, конфигурируемое решение на основе механического стандарта евро-плат, объединяемых при помощи интерфейсов и топологий сети, описанных в открытых стандартах консорциумов PICMG и VITA. Точное соответствие механическим стандартам обеспечивают системам ГОРТ совместимость с модулями пользовательской разработки стандартов CPCI, VME/ VME64x, VPX, VXS и их версий.
ХАРАКТЕРНЫЕ ОСОБЕННОСТИ СИСТЕМ ГОРТ
- Модульная архитектура - возможность совмещать модули с разными функциями позволяет быстро адаптировать комплекс к текущим задачам;
- Надежность механической фиксации -разъемы в сочетании с клиновыми зажимами, кондуктивными направляющими и ручками-экстракторами позволяют повышать вибро- и ударостойкость системы до 25g;
- Отказоустойчивость обеспечивается благодаря системе активного воздушного охлаждения с пропускной способностью до 810 куб.м/час и электропитанию с опциями горячей замены, резервирования, а также системе контроля температуры/ среды, и других технологий, нацеленных на снижение вероятности отказа.
- Следование стандартам евромеханики IEEE 1101.1,1101.10/11 и IEC 60297-3 обеспечивает совместимость модулей различных производителей, а также плат индивидуальной разработки;
Разработка
- разработка 3d модели
- промышленный дизайн
- разработка конструкторской документации
- тепловой расчет
- прочностной расчет
- разработка системного ПО
- разработка прикладного и тестового ПО
- разработка WEB
- разработка эксплуатационной документации разработка технологической документации
Производство
- изготовление опытных и установочных партий
Испытания
- разработка программ-методик испытаний, ТУ
- проведение функциональных испытаний
- проведение испытаний на внешние воздействующие факторы
- сертификация ТС
- метрологическая сертификация
- отраслевая аттестация
- получение заключений
Сопровождение
- сопровождение потребителя,
- оперативная поддержка
- проведение обучения
- анализ предложений по совершенствованию и развитию продуктовой линейки
СПЕЦИФИКАЦИИ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМ Compact PCI/ Compact PCI PluslO
|
Применимые стандарты |
PICMG 2.0 R3.0, 2.1 R2.0, 2.9 R1.0, 2.10 R1.0, 2.16 R1.0, 2.20 R1.0, 2.30 IEEE 1101.1,1101.10/11 IEC 60297-3-101, -102, -103 |
|
Количество слотов |
6...14 |
|
Разрядность шины |
32/64 bit |
|
Размер плат/ модулей |
3U/6U |
|
Источник питания |
100...240 В/ 250 ... 450 Вт, тип Open Frame/ Roal |
|
Вентиляторы охлаждения |
Осевые (радиальные под заказ), управляемые, под заказ с функцией горячей замены |
|
Индикация |
С фронта шасси: 5,12, -12 В, внешняя температура, перегрев |
|
Rear I/O |
Под заказ |
|
Экранирование |
-40 дБ/ 1ГГц * |
|
Управление средой |
Модуль управления вентиляторами, под заказ модуль удаленного управления шасси shelf controller |
|
Дополнительные слоты под заказ |
DVDRW, Compact Flash, HDD SATA, SSD mSATA, платы с пользовательским интерфейсом |
|
Т эксплуатации, °С |
0 ... +40 (под заказ -20... +55) |
|
Т хранения/ транспортировки, °С |
-40...+85 |
|
Влажность |
От 30 до 95%, без конденсата |
СПЕЦИФИКАЦИИ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СИСТЕМ VME/VME64x, VPX, VXS
|
Применимые стандарты |
ANSI/ VITA 1-1994,1.1-1997,1.5-2003,1.7-2003, 3-1195, 38-2003,41-2006 IEEE 1101.1,1101.10/11 IEC 60297-3-101, -102, -103 |
|
Количество слотов |
6... 14 |
|
Размер плат/ модулей |
3U/6U |
|
Источник питания |
100...240 В/ 440... 740 Вт, тип Open Frame/ Roal |
|
Вентиляторы охлаждения |
Осевые (радиальные под заказ), управляемые, под заказ функция горячей замены |
|
Индикация |
С фронта шасси: 5,12, -12 В, внешняя температура, перегрев |
|
Экранирование |
-40 дБ/1 ГГц* |
|
Управление средой |
Встроенный модуль fan-control, под заказ модуль удаленного управления шасси shelf controller |
|
Дополнительные порты под заказ |
DVDRW, Compact Flash, HDD SATA, SSD mSATA, платы с пользовательским интерфейсом |
|
Т эксплуатации, °С |
0... +40 |
|
Т хранения/транспортировки, °С |
-40...+85 |
|
Влажность |
От 30 до 95%, без конденсата |
