САПР SimInTech

Для обеспечения разработки алгоритмов с учётом функциональности оборудования, проектирования размещения оборудования и кабельных соединений, отладки алгоритмов используется система автоматизированного проектирования САПР SimInTech.

SimInTech – система автоматизированного проектирования логико-динамических систем, описываемых во входо-выходных отношениях, в виде систем обыкновенных дифференциальных уравнений или дифференциально-алгебраических уравнений, а также описываемых в виде расчётных схем термогидродинамических и электромеханических процессов.

SimInTech предназначена для детального исследования и анализа нестационарных процессов в ядерных и тепловых энергоустановках, в системах автоматического управления, в следящих приводах, и в любых технических системах, описание динамики которых может быть представлено в виде системы дифференциально-алгебраических уравнений или реализовано методами структурного моделирования. Основными направлениями использования SimInTech являются создание моделей, проектирование алгоритмов управления, их отладка, как на модели объекта, так и на работающей системе, подготовка документации для производства.

Область применения SimInTech:

• проектирование алгоритмов логико-дискретного и функционально-группового управления;
• проектное расчетное обоснование алгоритмов автоматизированных систем управления технологическими процессами;
• программно-инструментальное средство разработки и функционирования модели автоматической системы управления технологическим процессом (АСУ ТП) в составе полномасштабной модели объекта управления;
• САПР при групповой разработке и сопровождении жизненного цикла изделия (проекта) при модельно-ориентированном подходе к проектированию.

Возможности SimInTech:

• универсальная модульная графическая оболочка, позволяющая реализовать возможность подключения сторонних модулей и создания расчётных схем различного класса, в сочетании с возможностью создания видеокадров для отображения и управления расчётом;
• возможность моделирования систем различного типа в рамках единой оболочки с обменом данными между различными расчётными программами через единую базу сигналов и синхронизацией;
• моделирование и анализ систем управления;
• генерация необходимой для производства документации;
• возможность удалённой отладки программ, собранных на целевой системе по сгенерированному коду, с выводом данных непосредственно на исходную схему алгоритма.

В основе пакета программ SimInTech лежит модульная графическая оболочка, позволяющая реализовать возможность подключения модулей. В стандартную поставку включены модуль базы данных, модули логических и математических функций, модули документирования и т.д.
Основным преимуществом модульной архитектуры программ является возможность подключения сторонних модулей. Такой подход позволяет неограниченно расширять функционал.

В основе всего проекта лежит структурированная база данных (рисунок 1). База данных объединяет оборудование, проводные и цифровые связи, а так же сигналы. В программе предусмотрен быстрый поиск по типу оборудования, по названию, по значениям определенных полей, предусмотрены переходы на листы и т.д.

Связь элементов базы данных осуществляется соединением логических и математиче-ских звеньев от выходов к входам. Эта работа производится в удобной и понятной для пользователя форме – в виде функционально-блочных диаграмм.

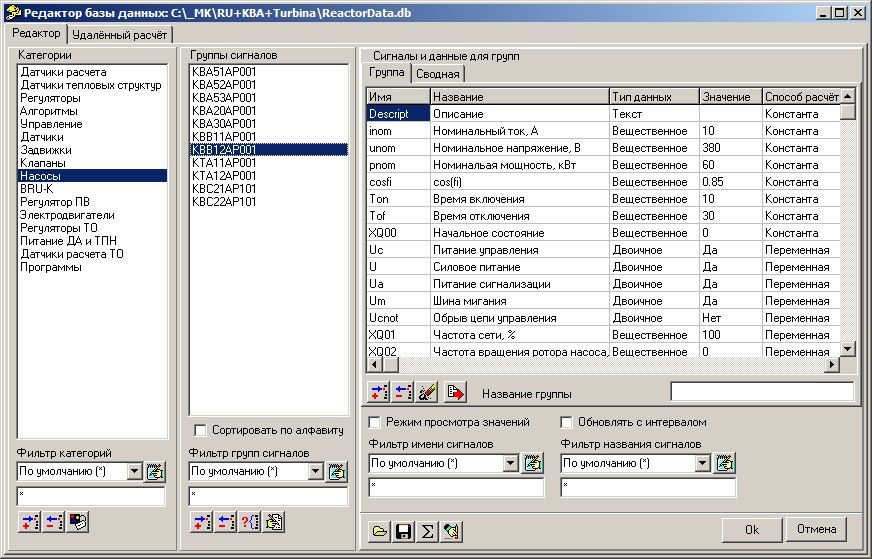

Рисунок 1 - Редактор базы данных

Рисунок 2 - Редактор алгоритмов

Подход к организации алгоритмов в виде функционально-блочных диаграмм упрощает использование типовых алгоритмов. На рисунках 3, 4 представлен типовой алгоритм и схема его обвязки.

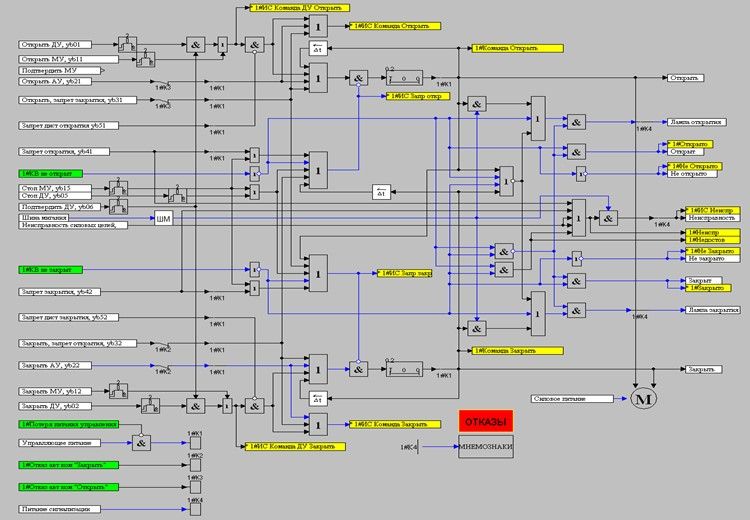

Рисунок 3 - Схема типового алгоритма

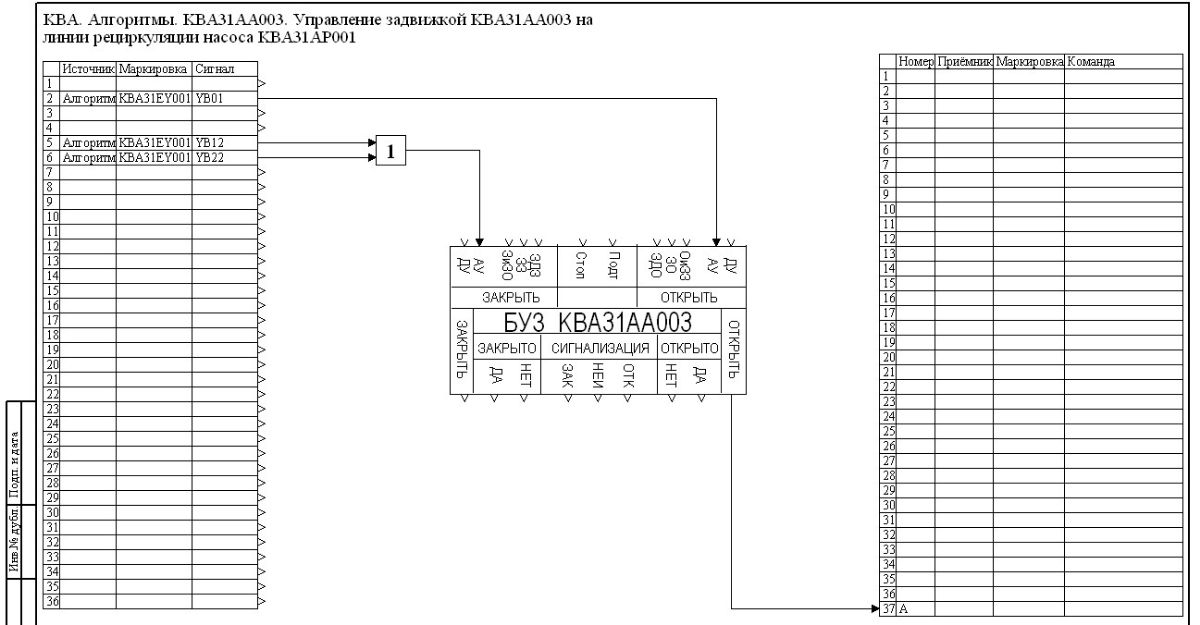

Рисунок 4 - Схема обвязки типового алгоритма

Преимущество САПР SimInTech перед другими САПР заключается в возможности отладки алгоритмов как на этапе проектирования, так и на этапе наладки программно-технического комплекса на объекте. В первом случае алгоритмы отлаживаются на гидродинамической модели объекта или при помощи описаний модели в терминах вход/выход. Пример отладки алгоритмов на гидродинамической модели приведен на рисунке 5 данного документа.

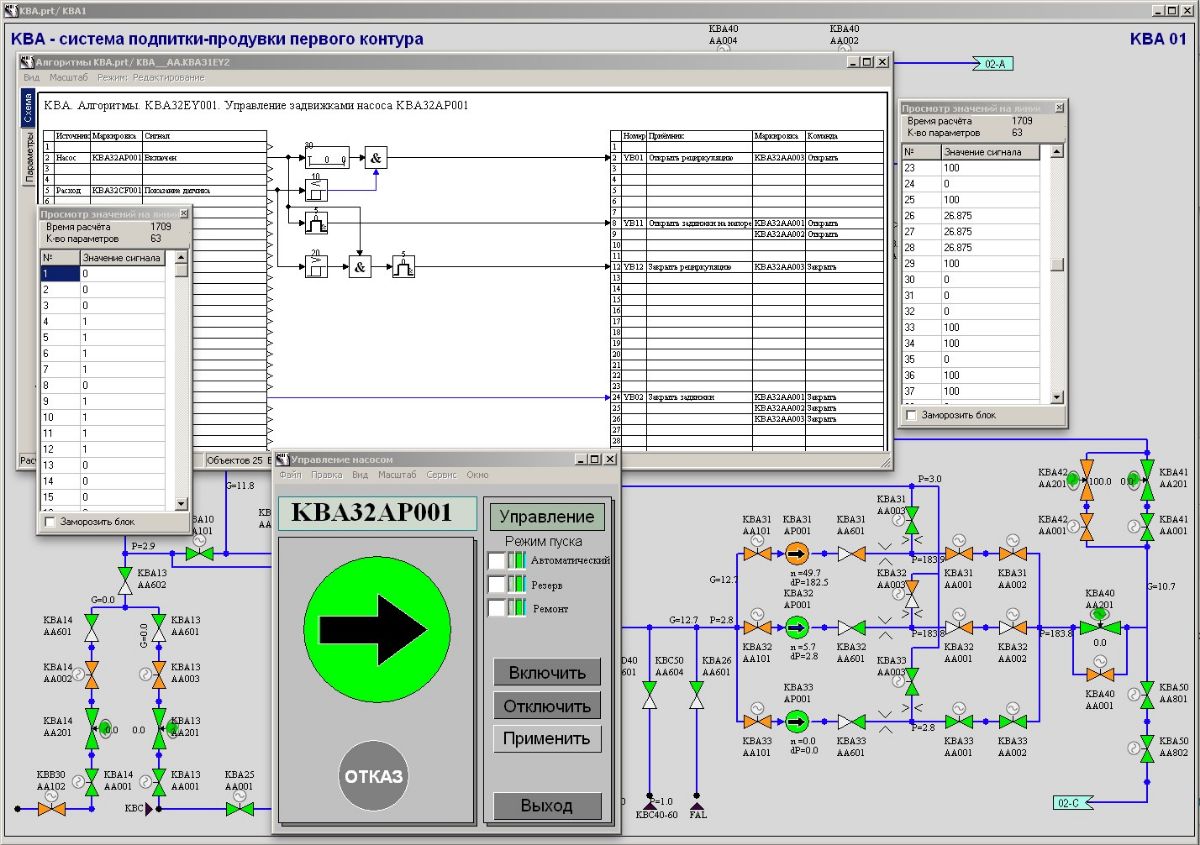

Рисунок 5 – Отладка алгоритма на гидродинамической модели

САПР SimInTech является достаточным инструментарием для разработки современных комплексов технических средств.
